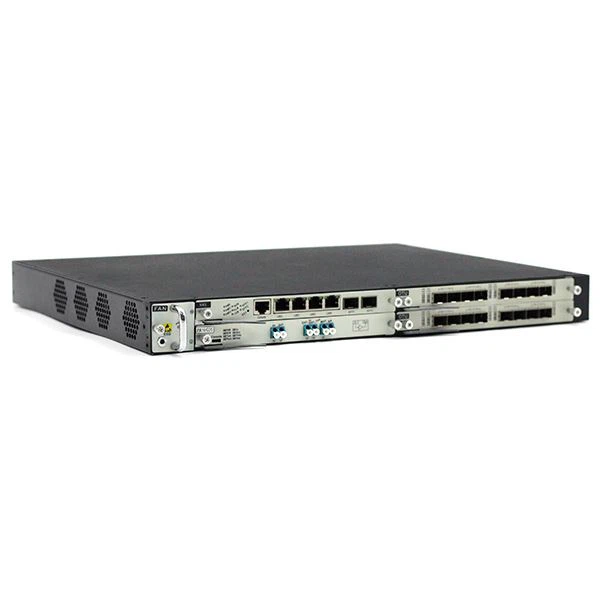

DWDM Telecom Solution HTF HT6000 er et kompakt, højkapacitets, lavpris OTN optisk transmissionssystem, introduceret af HTF. Det vedtager CWDM / DWDM fælles platform design, understøtter multi-service transparent transmission og har fleksible netværks- og adgangsmuligheder. Gældende for det nationale backbone-netværk, provinsielt backbone-netværk, metro-backbone-netværk og andre kernenetværk, for at imødekomme behovene hos noder med stor kapacitet over 1,6T, er branchens mest omkostningseffektive transmissionsapplikationsplatform. Byg en WDM-transmissionsudvidelsesløsning med stor kapacitet til IDC- og ISP-operatører.
DWDM Telecom Solution specifikationer
Vare | Beskrivelse | |
Transmissionskapacitet | 96x10 Gbps /96x100 Gbps | |
Netværksstyringsenhed | EMS netværksstyringsdisk | |
OTU | Understøtter 1,25 G ~ 10 Gbps, 100 Gbps | |
1/2/4/8 /10 Gbps Fiberkanal | ||
CPRI;2/3/4/5/6/7 | ||
1G/10G Ethernet LAN eller WAN PHY | ||
STM-4/16/64 SONET/SDH | ||
MUX/DEMUX | understøtter 8ch/16ch/40ch/48ch | |
EDFA | EDFA erbium-doteret fiberforstærker | |
DCM | DCM:G.652/G655 Dispersionskompensationsfibermodul | |
OLP | OLP1 plus 1 optisk beskyttelse | |
størrelse | Tjenestekort | 20,5(H)× 195(B)× 252(D) (mm) |
1U 4-slot chassis | 482,5 (B) x 350(D) x 44,5 (H) mm | |
2U 8-slot chassis | 482,5 (B) x 350(D) x 89 (H) mm | |
5U 20-slot chassis | 482,5 (B) x 350(D) x 222,5 (H) mm | |
Miljø | Driftstemperatur | -10 grader ~ 60 grader |
Stuetemperatur | -40 grader ~ 80 grader | |
Relativ luftfugtighed | 5 procent ~ 95 procent Ikke-kondenserende | |
Strømforsyningstilstand | dobbelt strømforsyning, AC220V/DC-48V valgfri | |
Strømforbrug | 1U ＜120W, 2U＜200W, 5U＜400W | |
HT6000 DWDM Telecom Solution inkluderer følgende kort
| NMS ledelseskort | 100G QSFP28 til CFP-transponder | 2xQSFP28 til CFP2 200G Muxponder |
| 100G Muxponder: QSFP28 ↔ 4xSFP28 | 40G&100G OEO: 6*QSFP28 | SFP28 25G Quad-transponder |
| SFP plus Multi-Rate Quad transponder | Redundant Multi-Rate Dual transponder | EDFA optiske forstærkere |
| Bidi EDFA optiske forstærkere | 16ch DWDM MUX/DEMUX | 40 CH DWDM MUX/DEMUX(AAWG) |
| OLP optisk liniebeskytter | DWDM Passive Optical Add/Drop Multiplexers | DCM kort |
Hvordan tilpasses Active DWDM-systemet til vores projekt?
Send os venligst følgende nødvendige oplysninger, så vil vores ingeniører designe en skræddersyet løsning til dig.
(1) Kabellængde, kan derefter vælge DCM.
(2) dæmpning af optisk fiberkabel, konfigurer EDFA.
(3) Datahastighed, konfigurer og vælg den optiske transceiver
(4) Kanaler. så kan du vælge Mux/Demux
(5) Optisk fiberkabel er enkeltfiber eller dobbeltfiber.
(6) Stationsnummer, hvordan virksomheden tilføjer og dropper.Peer to peer, kædenetværk eller Ringnetværk?
(7) I midten hvis har optisk forstærker station.
Hvis du bare har brug for en passiv WDM mux demux-løsning, kan HTF-teamet også hjælpe dig med at spare omkostninger.
CWDM plus CWDM SFP eller DWDM plus DWDM SFP løsning
2~96 kanaler mux demux tilgængelig.
Pakke: ABS-plastikboks, LGX metalkassetteboks, 19 tommer rackmontering, CCWDM-modultype tilgængelig.
HTF-teamet vil gerne dele mere information for dig.
1. Hvordan implementerer man et hybridt CWDM/DWDM-netværk over fiber?
Dette kunne opnås ved at forbinde 1530nm eller 1550nm CWDM-kanalen til linjeporten på DWDM Mux Demux.
CWDM 1530nm matcher smalbånds C53-C60 af DWDM,
CWDM 1550nm matcher narrowband C27-C42 af DWDM.
2. Velkommen til at kontakte HTF-teamet, du vil få det gratis dwdm-løsningsdesign og teknisk support.
Du kan få følgende eksempelbillede af DWDM-transmissionsløsning:
DWDM peer-to-peer sag
DWDM kæde netværkskasse
DWDM plus OLP optisk liniebeskyttelseskasse
DWDM Ring netværk etui
DWDM enkeltfiber tovejs netværkskasse
DWDM ultra langdistance løsning
