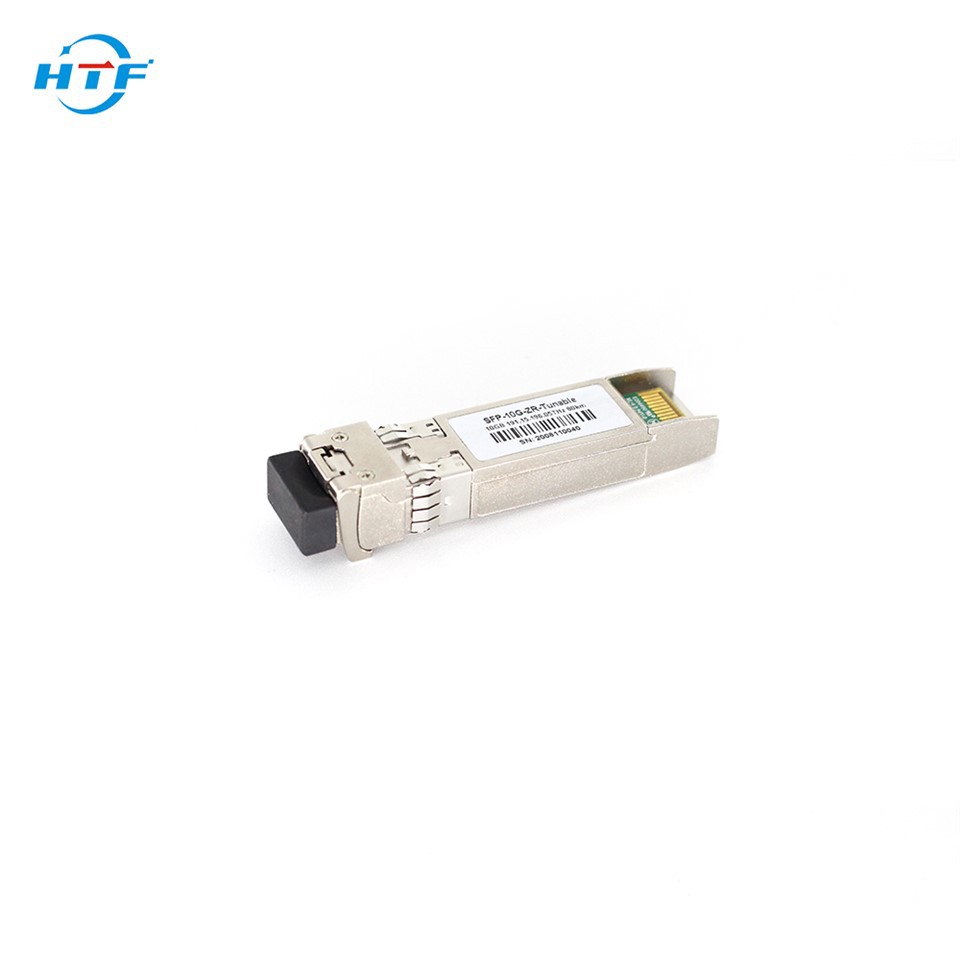

10 Gb Tunable DWDM 80 km SFP+ optisk transceiver-modul

10 Gb/s Kan indstilles DWDM 80 km SFP+ optisk transceivermodul

Optiske transceivere funktioner:

1 Understøtter 9,95 Gb/s til 11,3 Gb/s bithastigheder

2 Monolitisk integreret fuld C-bånd afstembar sender og APD-modtager

3 50 GHz ITU-kanalafstand med integreret bølgelængdelås

4 Op til 80 km på 9/125µm SMF

5 Hot-pluggable SFP+ fodaftryk

6 Kompatibel med SFP+ MSA med LC-stik

7 Metalkabinet, til lavere EMI

8 RoHS-kompatibel og blyfri

9 Understøtter interface til digital diagnostisk overvågning

10 specifikationer, der er kompatible med SFF-8472 V11.3 og SFF-8690 V1.4

11 Enkelt +3.3V strømforsyning

12 Kasse driftstemperatur

Varenummer Bestillingsoplysninger

1. Absolutte maksimale vurderinger

Det skal bemærkes, at drift, der overstiger eventuelle individuelle absolut maksimale værdier, kan forårsage permanent skade på dette modul.

2. Generel beskrivelse

HTF'HTSX-DT96-80x tunable transceiver er en integreret fiberoptisk transceiver, der giver en højhastigheds seriel forbindelse ved signaleringshastigheder fra 9,95 Gb/s til 11,3 Gb/s. Modulet overholder 10 Gigabit Enhanced Small Form Factor Pluggable （SFP+）multisource agreement-MSA（SFF-8431） og SFF-8432,SFF-8690,SFF 8472. Det overholder ITU -T G.698.1-standard med 50 GHz kanalafstand til SONET/SDH, IEEE DWDM 10GBASE-ZR til 80 km rækkevidde (Ethernet) og DWDM 10GFC til 80 km rækkevidde (Fiber Channel) applikationer.

Transceiveren integrerer modtager- og senderstien på ét modul. Transceiveren indeholder en C-bånd-tunerbar integreret Mach-Zehnder (MZ) laser, der muliggør datatransmission over single-mode fiber gennem et industristandard LC-stik. På modtagersiden gendannes 10 G/bps datastrømmen fra en APD/transimpedansforstærker og sendes til en outputdriver. Dette modul har et hot-pluggable elektrisk interface.

HTSX-DT96-80x-transceivere giver en unik forbedret digital diagnostisk overvågningsgrænseflade, som giver realtidsadgang til enhedens driftsparametre såsom transceivertemperatur, laserforspændingsstrøm, transmitteret optisk effekt, modtaget optisk effekt og transceiverforsyningsspænding. Den definerer også et sofistikeret system af alarm- og advarselsflag, som advarer slutbrugere, når bestemte driftsparametre er uden for et fabriksindstillet normalområde.

SFP+ MSA definerer et 256-bytehukommelseskort i EEPROM, der er tilgængeligt via et 2-trådserielt interface på 8 bit adressen 1010000X (A0h). Den digitale diagnostiske overvågningsgrænseflade gør brug af 8 bit-adressen 1010001X (A2h), så det oprindeligt definerede serielle ID-hukommelseskort forbliver uændret.
