Bølgelængdedelingsmultipleksing (WDM), herunder CWDM (grov bølgelængdedelingsmultipleksing) og DWDM (tæt bølgelængdedelingsmultipleksing) osv. Det refererer til koblingen af flere signaler med forskellige bølgelængder på en enkelt fiber til samtidig transmission.
Den har multiplexer og de-multiplexer. Multiplexeren (MUX) kombinerer flere signalbølgelængder i en enkelt fiber til transmission på sendersiden; de-multiplekseren (DEMUX) adskiller flere bølgelængdesignaler transmitteret i en enkelt fiber på modtagersiden. Hovedformålet med WDM er at øge den tilgængelige båndbredde på fiberen, som kan udvides med WDM uden behov for at lægge flere fibre.
Hvad er forskellen mellem CWDM og DWDM?
- Forskellige bølgelængdeintervaller
CWDM: bølgelængdeintervalStørre end eller lig med 20nm, normalt ved hjælp af otte bånd på 1470~1610nm med 20nm interval, (HTF: 1270nm~1610nm)
DWDM: bølgelængdeinterval<10nm, usually="" using="" 1550~1570nm="" band="" with="" wavelength="" interval="" of="" 200ghz="" (1.6nm),="" 100ghz="" (0.8nm)="" or="" 50ghz="" (0.4nm),="" (htf:="">
- Modulerede lasere er forskellige
Generelt bruger CWDM-modulerede lasere ukølede lasere, mens DWDM bruger afkølede lasere. Den afkølede laser bruger temperaturjustering, og den ukølede laser bruger elektronisk tuning.
Hvad er fordelene ved CWDM vs DWDM?
Sammenlignet med DWDM er den største fordel ved CWDM-systemet de lave omkostninger, enhedsomkostningerne er hovedsageligt i filteret og laseren. 20nm bredt bølgelængdeinterval gør CWDM lave tekniske indekskrav til laser, optisk multiplexer/demultiplexer struktur forenkler, udbyttehastigheden stiger, så omkostningerne falder.
DWDM kan være velegnet til langdistancetransmission. Sammenlignet med CWDM er DWDM med snævrere bølgelængdeafstand, som kan bære 8 ~ 160 bølgelængder på en enkelt fiber, mere velegnet til langdistancetransmission. Ved hjælp af EDFA (Erbium Doped Fiber Amplifier) kan DWDM-systemer fungere over tusindvis af kilometer.
Hvad er forskellen mellem CWDM- og DWDM-applikationsscenarier?
Ved at kombinere ovenstående forskellige karakteristika for CWDM og DWDM er deres anvendelsesscenarier også forskellige.
CWDM anvendes til: metronetværksadgangslag, telekommunikation, virksomhedsnetværk, campusnetværk osv.
DWDM er velegnet til: langdistance, stor kapacitet langdistance trunk netværk eller stor kapacitet metro netværk kerne node
Hvad er CCWDM?
CCWDM kaldes Compact Coarse Wavelength Division Multiplexer, som er en miniversion af CWDM. Den er baseret på TFF (tyndfilmsfilter) WDM-teknologi og fungerer på samme måde som CWDM, med den forskel at CCWDMs tilstødende kanaler kaskades i frit rum ved hjælp af parallelle stråler i stedet for optiske fibre. Uden fiberen, der bruges til cascading, er størrelsen på CCWDM-pakkeboksen 10 gange mindre end standard CWDM-pakken.
Hvad er forskellen mellem CWDM og CCWDM?
CWDM-systemer bruger billige, kølefri distributed feedback (DFB) lasere, mens CCWDM har en anden kaskadestruktur med kollimator og filter svejset på et fælles substrat.

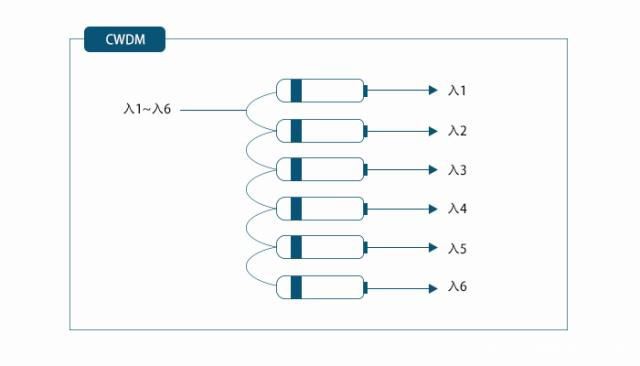

Et filter med tre porte til CWDM ved en specifik bølgelængde har en bølgelængdekanal bestående af to linser og en TFF, der er tilpasset den specifikke bølgelængde. Refleksionsporten på hvert filter er forbundet til den fælles port på det næste filter, og filtrene er forbundet med hinanden via fiberoptiske konnektorer, dvs. en CWDM-multiplekser.
CCWDM-princippet er at bruge inputlinsen til at fokusere lyssignalet med bølgelængde λ1, λ2...λn på inputfiberen til det første filter; lyssignalet med bølgelængde λ1 passerer gennem det første filter og kobles til den første udgangsfiber af den første udgangslinse for at adskille lyssignalet med bølgelængde λ1; resten af lyssignalet reflekteres af det første lysbillede til det næste lysbillede for De resterende optiske signaler reflekteres af det første lysbillede til det næste lysbillede for optisk signaladskillelse; og så videre, indtil alle signaler er adskilt. Koblingen mellem bølgelængdekanalerne opnås i form af en lige linje, der følger en "zigzag"-bane.
Ud fra et omkostningssynspunkt er CCWDM billigere end CWDM og DWDM. 5G er en vigtig milepæl i kommunikationshistorien med et kæmpe marked og mange udfordringer, og WDM-løsninger kan spare mange fiberressourcer. HTF har evnen til at designe og fremstille WDM. Spørg efter dine krav, og vi vil give dig skræddersyede tjenester.
