Ⅰ. Hvad er et QSFP28 optisk modul?
100GQSFP28optisk modul er velegnet til 100G Ethernet, EDR InfiniBand og 32G Fibre Channel, og har normalt nøjagtig samme volumen og paneldensitet som 40G QSFP plus. 40G QSFP plus bruger 4* 10Gbps-kanaler, og 100G QSFP28-modulet ligner det ved at bruge 4 højhastighedsdifferentielle signalkanaler med datahastighed. Derudover har QSFP28 en opgraderet elektrisk grænseflade, der er i stand til at understøtte signaler op til 28 Gbps. QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4, QSFP28 ER4, sammenligne med andre pakketyper af 100G optiske moduler (CFP/CFP2/CFP4), 100G QSFP28 tilbyder højere tæthed, lavere strømforbrug og betydelige prisfordele.
Ⅱ. Forskellen mellem 100G QSFP28 optiske moduler
Efter at have forstået det grundlæggende koncept for 100G QSFP28, vil dette afsnit uddybe forskellene mellem 100G QSFP28-moduler med hensyn til standard, lasertype, transmissionsmedium og afstand.
1, Standard for 100G QSFP28 optisk modul
Standarderne for 100G QSFP28 optiske moduler er hovedsageligt defineret af to store organisationer, IEEE og MSA, blandt hvilke IEEE har defineret standarderne for QSFP28 SR4, QSFP28 LR4 og QSFP28 ER4.
"QSFP" angiver pakken af optisk modul;
"28" angiver den maksimale transmissionshastighed på 28 Gbps pr. kanal;
"SR" angiver kort afstand (op til 100m),
"LR" angiver lang afstand (op til 10 km),
"ER" betyder forlænget afstand (op til 40 km);
"4" betyder, at modulet har 4 kanaler.
For eksempel betyder QSFP28 LR4, at 100G langtrækkende modul kan transmittere 100G signaler ved hjælp af fire bølgelængder op til 10 km.
100GBASE-SR4 og 100GBASE-LR4 er de to mest almindelige 100G-portspecifikationer defineret af IEEE, men QSFP28 SR4 er for kort til at opfylde alle tilslutningskrav, og QSFP28 LR4 er for dyr til store datacentre. Godt nok bragte MSA en ny løsning til mellemdistancetransmissionsmarkedet: QSFP28 PSM4- og CWDM4-standarderne blev født. Selvom QSFP28 LR4 dækker transmissionsdistancen for QSFP28 CWDM4, er prisen på CWDM4 langt mere overkommelig og konkurrencedygtig end LR4 til transmission over en afstand på 2 km.
2.100G QSFP28 lasertype
Lasere spiller en stor rolle i 100G QSFP28 optiske moduler. der er fem almindelige typer lasere: VCSEL, FP, DFB, DML og EML. disse forskellige typer lasere har forskellige driftsbølgelængder, driftstilstande og anvendelsesmiljøer.
vcsel-lasere har lille størrelse, lavt strømforbrug, nem integration, lav pris og høj koblingseffektivitet med multimode fiber og er almindeligt anvendt i QSFP28 SR4-moduler. QSFP28 LR4- og ER4-moduler bruges til langdistancetransmission (10 km eller 40 km) og kræver lasere med stor øjenåbning, lav spredning, højt ekstinktionsforhold og lang transmissionsafstand, og EML-lasere opfylder alle kravene perfekt. DML-lasere kan opnå signalmodulation ved at modulere laserinjektionsstrømmen. Da størrelsen af injektionsstrømmen ændrer brydningsindekset for det aktive område af laseren, forårsager det en bølgelængdedrift og dermed en spredning. Derfor er DML ikke egnet til langdistancetransmission og kan ikke opnå højhastighedssignalmodulation, men er velegnet til QSFP28 PSM4- og QSFP28 CWDM4-moduler med en transmissionsafstand på 500m eller 2km.
3.100G QSFP28 transmissionsmedium og afstand

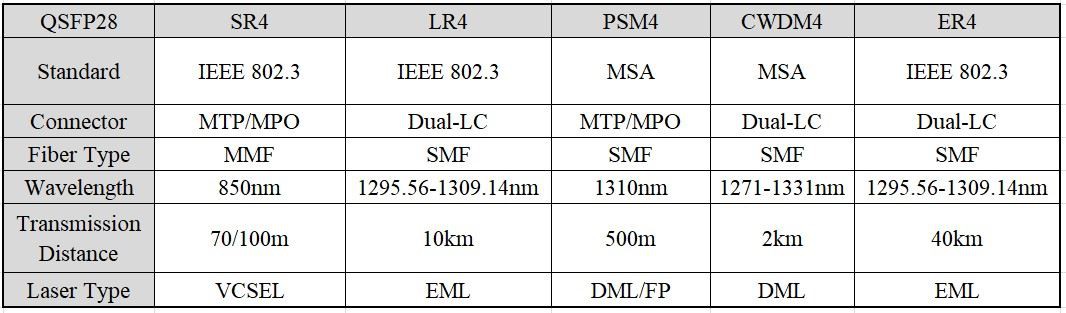

100GQSFP28optiske moduler fås med duplex LC- eller MTP/MPO-12-stik med transmissionsafstande fra 70 m til 40 km. Disse modulers transmissionsafstand bestemmer deres applikationsscenarier, og alle QSFP28-moduler kan bruges til direkte og sammenkoblede virksomhedsnetværk eller datacentre. Følgende tabel viser forskellene mellem dem i detaljer.
Ⅲ. Hvordan vælger jeg 100G QSFP28 optisk modul?
Efter at have introduceret forskellige slags 100G QSFP28-moduler, tror jeg, du har en grundlæggende forståelse af disse moduler, lad os tale om, hvordan man vælger 100G QSFP28-moduler.
1. Når transmissionsafstanden er 5m-100m, anbefales det at vælge QSFP28 SR4 optisk modul, som kan transmittere 70m på OM3 fiber og 100m på OM4 fiber.
2. Når transmissionsafstanden er 100m-2km, kan du vælgeQSFP28PSM4 eller QSFP28 CWDM4 moduler. CWDM4 er generelt dyrere end PSM4, men CWDM4 behøver kun 2 single-mode fibre til tovejs transmission, mens PSM4 har brug for 8 fibre, så de samlede omkostninger kan være dyrere med QSFP28 PSM4. I praktiske applikationer skal den specifikke transmissionsafstand derfor tages i betragtning, før man beslutter, hvilket modul der er passende at vælge.
3. Når transmissionsafstanden er 10 km-40 km, skal du vælge enten QSFP28 LR4 eller QSFP28 ER4, førstnævnte kan sende op til 10 km, sidstnævnte kan sende op til 40 km.
Konklusion
Ved du, hvordan du vælger dem?
