DAC anvendes i vid udstrækning i opbevaringsnetværk, datacenter og højtydende computerforbindelse og stiger gradvist i netværkskommunikation. Udbredt i opbevaringsnetværk, datacenter og højtydende computerforbindelse og stiger gradvist i netværkskommunikation.
Der er to slags DAC, den ene er 10 g SFP + DAC, den anden er 40 g qsfp + til 4 SFP +. Disse kablers porte kan ikke udskiftes, kun de færdige ledninger kan udskiftes sammen, og modulhovedet og kobberkablet kan ikke adskilles.
Funktioner
Overensstemmende med SFF- 8436, SFF-8431, SFF-8432 og SFF-8472
Op til 10. 3125Gbps datahastighed pr. Kanal
Op til 7 m transmission
Driftstemperatur: -40 ℃ til +80 ℃
Enkelt 3,3 V strømforsyning
RoHS-kompatibel
Fordele
Omkostningseffektiv kobberløsning
Laveste samlede systemeffektløsning
Laveste samlede system-EMI-løsning
Optimeret design til signalintegritet
Ansøgninger
40G Ethernet
Generelle produktegenskaber

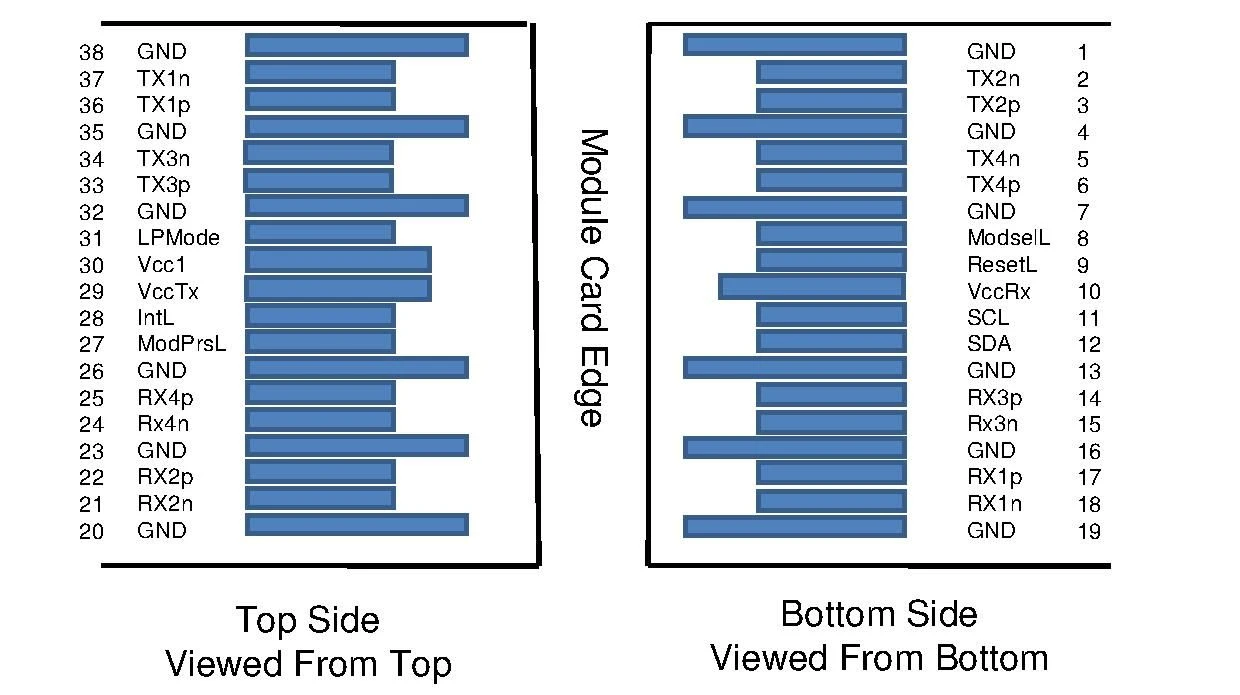

Q / 4SFP + DAC-specifikationer | |
Antal baner | Tx&forstærker; Rx |
Kanaldatahastighed | 10.3125 Gbps |
Driftstemperatur | 0 til + 70 ° C |
Stuetemperatur | -40 til + 85 ° C |
Forsyningsspænding | 3,3 V nominel |
Elektrisk interface | Kantstik med 38 ben (QSFP +) Kantstik med 20 ben (SFP +) |
Ledelsesgrænseflade | Seriel, I2C |
Højhastighedsegenskaber
Parameter | Symbol | Min | Typ | Maks | Enheder | Bemærkninger |
Differentialimpedans | Zd | 90 | 100 | 110 | Ω | |
Tab af differentieret inputretur | SDDXX | GG lt; -12+2 * SQRT (f) med f i GHz | dB | 0,01 ~ 4,1 GHz | ||
GG lt; -6.3+13 * Log10 / (f / 5.5) med f i GHz | dB | 4,1 ~ 11,1 GHz | ||||
Common Mode Output Return Loss | SCCXX | GG lt; -7+1.6 * f med f i GHz | dB | 0,01 ~ 2,5 GHz | ||
-3 | dB | 2,5 ~ 11,1 GHz | ||||
Forskel Bølgeform Forvrængning Straf | dWDPc | 6.75 | dB | |||
VMA-tab | L | 4.4 | dB | |||
VMA Tab til Crosstalk-forhold | VCR | 32.5 | dB | |||
Hvad er strukturen i DAC med højhastighedskabel?
Kort sagt, et højhastighedskabel DAC forbinder optiske moduler i begge ender af et kabel.
I detaljer er højhastighedskablet DAC lavet af forsølvet leder og skumisoleret kernetråd, som vedtager linjepar afskærmning og total afskærmning og danner således højhastighedskabel. Her er et billede.
Hvad er produkterne fra DAC med høj hastighedskabel?
1: 100 g qsfp28 DAC direkte tilslutningskabel
Det 100ge qsfp28 passive kobberkabel kan give kunderne 100 GB / høj båndbreddes dataforbindelsesfunktion og give 4-vejs duplexkanaler. Arbejdshastigheden for hver kanal kan være op til 25 GB / s, og konvergensbåndbredden er 100 GB / s
Sff -8665 / sff -8679 og IEEE 802.3bj og Infiniband EDR
Det kan understøtte et afstandsområde fra 1 m til 3 m. Produktet bruges i vid udstrækning i datacenter eller Supercomputer Center-systemscenarier
2: 100ge qsfp28 til 25g sfp28 DAC direkte tilslutningskabel
100ge qsfp28 til 4x 25ge sfp28 parallel ventilator ud passivt kobberkabel kan give kunderne 100 GB / høj båndbredde dataforbindelsesfunktion, hvoraf den ene ende er 100ge qsfp28 og den anden ende er 4x 25ge sfp28
Sff -8665 / sff -8679 og IEEE 802.3bj og Infiniband EDR
Det understøtter et afstandsområde på 1-3 meter, som er meget udbredt i datacenter eller Supercomputing Center-systemscenarier
Fordelene ved højhastighedskabel DAC er som følger:
1. Høj ydeevne: den er velegnet til kabelføring i datacenter med stort anvendelsesområde og stærk integrationsskemaevne.
2. Energibesparelse og miljøbeskyttelse: det interne materiale i højhastighedskabel er kobberkerne, den naturlige varmeafledningseffekt af kobberkabel er god, energibesparende og miljøbeskyttelse.
3. Lavt strømforbrug: lavt strømforbrug af højhastighedskabel. Da det passive kabel ikke har brug for strømforsyning, er strømforbruget næsten nul; strømforbruget for det aktive kabel er generelt omkring 440 mw.
4. Lave omkostninger: kobber er meget billigere end fiber, så brug af højhastighedskabel kan i høj grad reducere kableromkostningerne for hele datacentret.

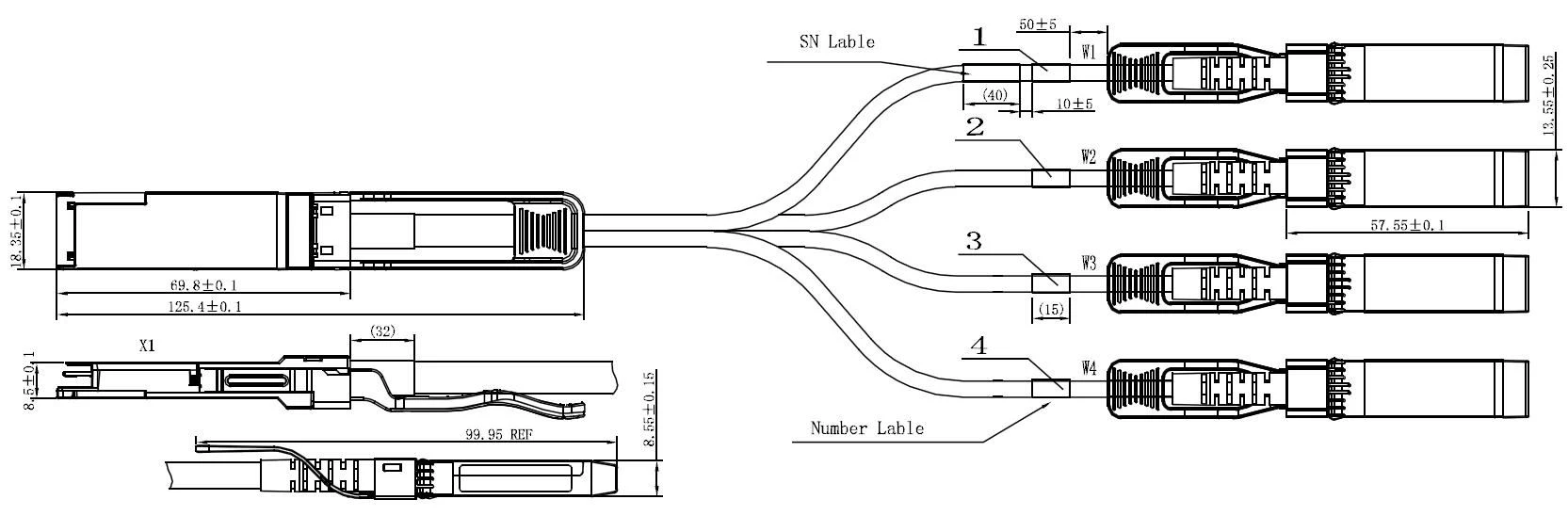

Mekaniske specifikationer
Stikket er kompatibelt med SFF-8436 til SFF-8432-specifikationen.
Sammenlignet med AOC har DAC mange fordele. Bitfejlfrekvensen (BER) for Avago aktive kabel er 10-15, mens den for direkte kobberkabel er 10-12. Det vil sige bitfejlfrekvensen for Avago aktivt kabel er mindre end en gang om dagen, mens kobberkablet er en gang hvert 1-2 minut. Da det højfrekvente EMI-signal behandles i det stikbare modul, vil kun det optiske signal passere gennem det optiske kabel, så EMI-immuniteten for det aktive optiske kabel er bedre end det direkte tilsluttede kobberkabel. Ved 10 g hastighed kan forbindelsesafstanden for SFP + - og qsfp + -versionerne af disse aktive kabler nå 20 meter, mens kobberkablerne kun er lidt mere end 5 meter. Derudover er vægten af det aktive optiske kabel kun 25% af vægten af det direkte kobberkabel, og kabeldiameteren er mindre. Kablets mindste bøjningsradius er kun 30 mm, hvilket er meget bedre end det direkte tilsluttede kobberkabel. Disse positive fordele kan give kunderne de rigtige løsninger og specifikationer, der opfylder kravene i specifikationer for optisk samtrafik med høj densitet.
HTF' s direkte tilslutningskabler har et komplet sortiment, lang garantitid og rimelig pris.
