Når du tager transceiver-moduler, vil alt dette indeholde mange forkortelser, som også kan være ret forvirrende for dig. Faktisk fortæller disse forkortelser dig karakteristikaene ved disse moduler. Lad os se nærmere på noget af dette.

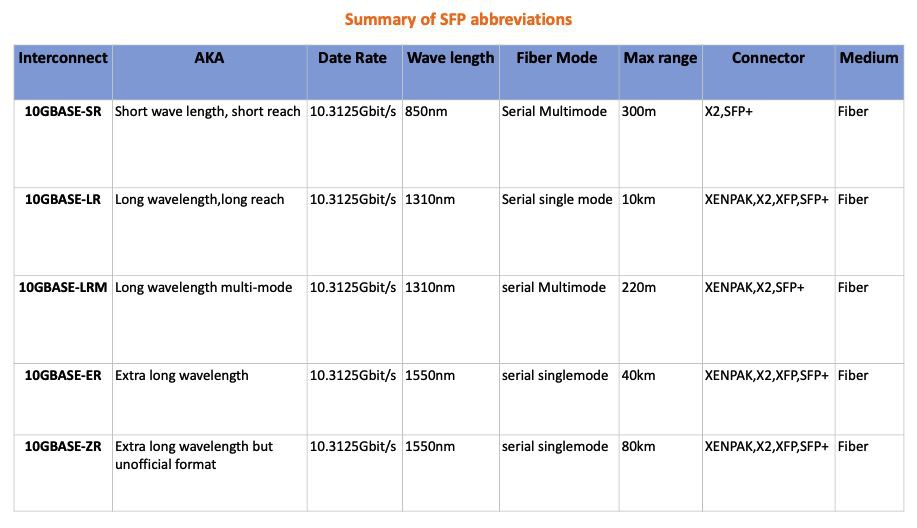

SFP-10G-SR vs SFP-10G-LR vs SFP-10G-LRM vs SFP-10G-ER vs SFP-10G-ZR er de mest almindelige sceneforkortelser i næsten alle SFP'er. Hvad er lighederne og forskellene? Lad os nu foretage en sammenligning af ligheden og forskellen, det vil hjælpe dig med at vælge det rigtige 10G SFP plus-modul afhænger af din applikation.
Når du ser på disse udtryk SR, LRM, LR, ER, ZR brugt i fiberoptisk kommunikation, der står for transmissionsafstanden for disse moduler. Her har vi kun overvejet 10 Gbps SFP'er kun for at lære om dens transmissionskapacitet.
Lad os se, at tilfældet med Multimode Fiber
10GBase-SR
SR står for Short Range, disse transceivere understøtter en linklængde på 300m over multi-mode fiber og bruger 850nm lasere. 10GBase-SR er den originale multimode optikspecifikation og er stadig langt den mest brugte.
10GBase-SR den bruger en enkelt, billig solid-state-lasersamling, den er også den billigste af de optiske moduler, der er tilgængelige til en 10GbE-platform. 10GBase-SR er dog meget følsom over for fibertype. Dets fysiske kodende underlag 64b/66b PCS er defineret i IEEE 802.3 paragraf 49 og dets fysiske medium afhængige PMD i paragraf 52. Det leverer serialiserede data med en linjehastighed på 10,3125 Gbit/s.
10GBase-LRM
LRM betyder Long Reach Multimode, disse transceivere understøtter afstand op til 220m over multi-mode fiber og bruger 1310nm lasere. Udskiftningen til 10GBase-LX4, 10GBase-LRM vil nå op til 220m over standard multimode fiber, men uden kompleksiteten af 10GBase-LX4 optikken. I stedet bruges en enkelt laser, der arbejder ved 1310nm. Dette gør det muligt at pakke LRM-optik i XFP og SFP plus formfaktorer.
Lad os se, at tilfældet med Single-mode Fiber
10GBase-LR
LR betyder Long Reach, disse transceivere understøtter afstand op til 10 km over single-mode fiber og bruger 1310nm lasere. Der er heller ingen minimumsafstand for LR, så den er også velegnet til korte forbindelser over single-mode fiber.
10GBase-ER
ER betyder Extended Reach, dybest set er disse blot ekstremt lang række fibervariationer. 10GBASE-ER har en rækkevidde på 40 kilometer overkonstruerede links og 30 km over standardforbindelser. På grund af laserkraften er dæmpning påkrævet for links, der er mindre end 20 km lange.
10GBase-ZR
ZR står også for Extended Reach, som kan transmittere en 10 Gbps datahastighed og 80 km afstand over single-mode fiber og bruge 1550nm lasere. På grund af den meget høje sendeeffekt er der behov for betydelig dæmpning for kortere forbindelser. ZR er faktisk et uofficielt format, som teknisk set ikke er en del af IEEE 802.3ae-standarderne for netværkshardware. Forud for brug af ZR-optik bør der foretages en optisk effekttest af det pågældende fiberspænd for at sikre en problemfri implementering. Flere hardwareproducenter - inklusive Cisco - har deres egne implementeringer af ZR, men de er ikke nødvendigvis krydskompatible.
