Generelt kan MPO-kabler og stik bruges på 3 måder, som er MPO/MTP adaptere, MTP/MPO-LC kassette, MTP-LC Breakout Patch Panel, Transceivere med MTP/MPO Interface, MPO/MTP breakout kabler er en undtagelse for denne metode.
1. MPO/MTP adaptere
Hvert enkelt MPO-element (trunk, adapter, patchcord) er klassificeret efter type (A, B eller C) og bidrager til at opretholde den nødvendige polaritet, så den rigtige sender kommunikerer med den rigtige modtager.

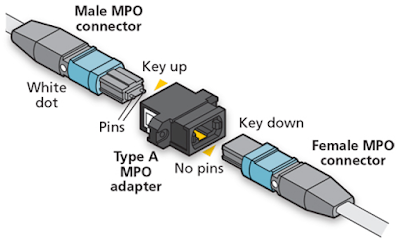

Men når der refereres til ende-til-ende-systemet, refererer standarder til "forbindelsesmetoden", som også kan være A, B eller C. Dette bør ikke forveksles med typen af hvert enkelt element. En A-, B- eller C-forbindelsesmetode svarer kun til typen af MPO-trunkkabel.For eksempel vil en Metode A-forbindelse til ende-til-ende parallelle signaler bruge 1 Type A-trunk, 2 Type A-tilpasningsadaptere, 1 Type A-patch-ledning i den ene ende og 1 Type B-patch-ledning i den anden ende. Her er vist en "tast-op-til-tast-ned" parringsopsætning til MPO-stik. Denne metode bruges til at opretholde fiberpolaritet.

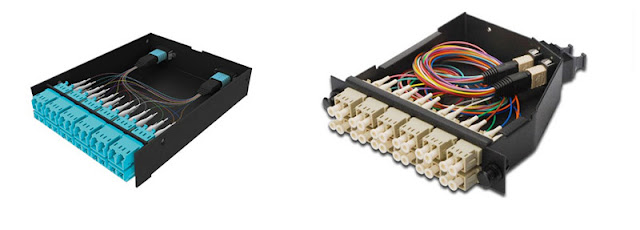

2. MTP/MPO-LC-kassette: Plug-and-Play for hurtig installation
MTP/MPO fiberkassettemoduler er udstyret med 12 eller 24 fibre og har LC, SC eller E2000 adaptere på forsiden og MTP/MPO stik bagpå. Således gør det muligt for brugere at tage fibrene bragt af et stamkabel og distribuere dem til et duplex LC-kabel. Det er en lukket enhed, der rummer 8, 12 eller 24 fiberfabriksterminerede fan-outs indeni. MTP/MPO-kassette giver mulighed for hurtig implementering af datacenterinfrastruktur med høj tæthed og understøtter forbedret fejlfinding og omkonfiguration under MAC'er.

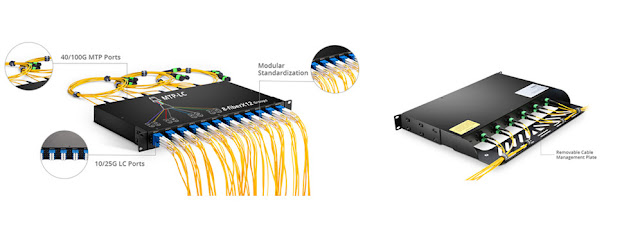

3. MTP-LC Breakout Patch Panel: Ban vejen for 40/100G migration
Datatrafik bliver ved med at accelerere, og ældre 10/25G-systemer er næppe nok til det, hvilket gør migrering til højere hastighed 40/100G bydende nødvendig. 96-Fiber MTP-LC breakout patch-panelet kan hjælpe med at lave overgangen: Brug MTP-kabler til at forbinde dine 40/100 Gb-switche til de bagerste porte på panelet, og tilføj derefter duplex LC-kabler for at forbinde dine 10 Gb-enheder til breakout-panelets frontporte. Dette MTP-LC breakout patch-panel er designet med en aftagelig kabelstyringsplade på bagsiden, det forenkler effektivt organisering af stammekablet, letter installationen og reducerer kabelrod.

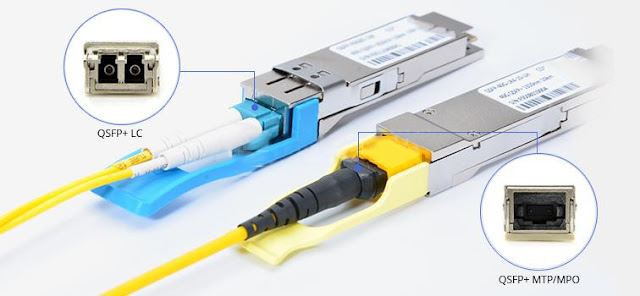

4. Transceivere med MTP/MPO-interface
I dag er forskellige 40G-transceivere tilgængelige på markedet, men hovedsageligt er der to grænseflader, der er vedtaget af 40G QSFP plus transceivere - MTP/MPO og LC. Generelt bruges 40G QSFP plus-transceivere med LC-interface til langdistancetransmission over single-mode fiber (SMF), og QSFP plus transceivere med MTP/MPO-interface bruges til kortdistancetransmission over multimode fiber (MMF). For nogle 40G-transceivere med MTP/MPO-interface, såsom 40GBASE-PLRL4 og 40GBASE-PLR4, kan de dog understøtte langdistancetransmission over SMF.
Forbindelsesregler
Jeg kan foreslå nogle af tommelfingerreglerne, når du overvejer at tilslutte MPO/MTP-kablerne og disse områder nedenfor.
· Når du opretter en MPO-forbindelse, skal du altid bruge et hanstik og et hunstik plus en MPO-adapter.
· Forbind aldrig en han til en han eller en hun til en hun.
Med en hun-til-hun-forbindelse vil fiberkernerne i de to stik ikke være i nøjagtig samme højde, fordi styrestifterne mangler.
Det vil føre til tab i ydeevne.En mand-til-mand-forbindelse har endnu mere katastrofale resultater.
Der rammer styrestifterne mod styrestifter, så der ikke etableres kontakt. Dette kan også beskadige stikkene.
· Afmonter aldrig et MPO-stik - Benene er svære at løsne fra et MPO-stik, og fibrene kan knække i processen.
