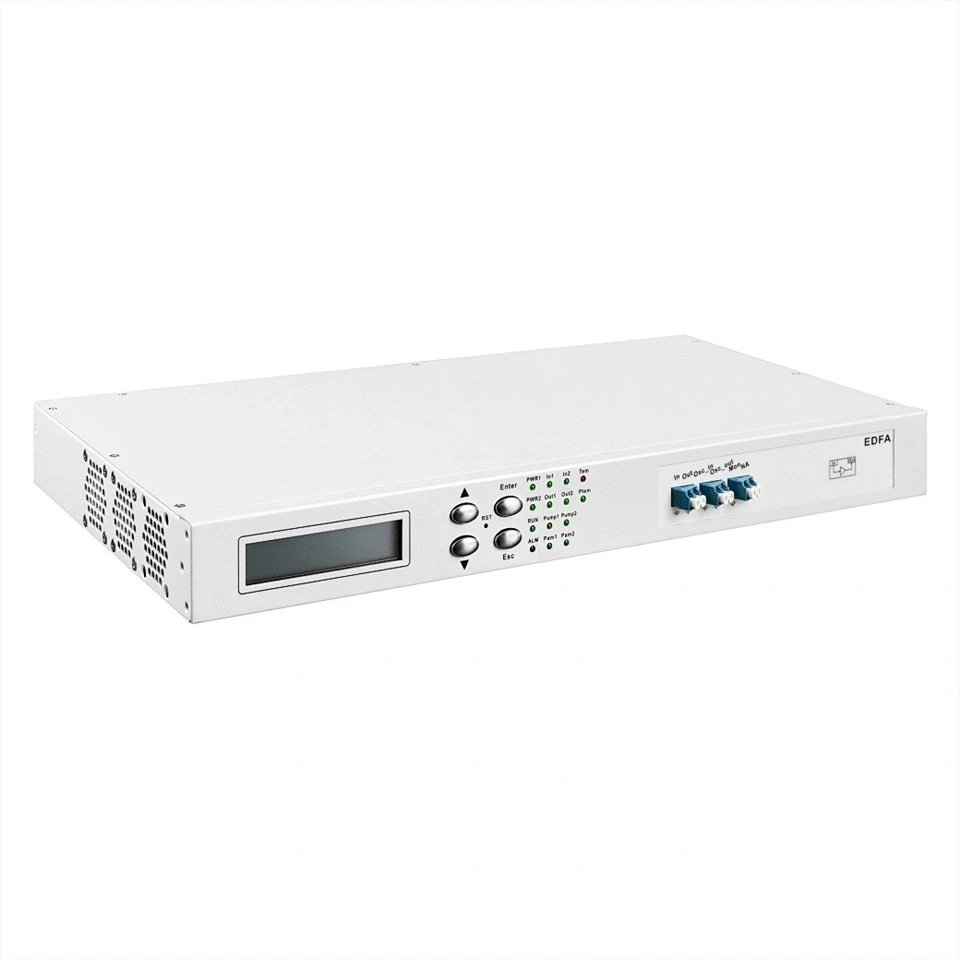

1U EDFA optisk forstærker
Hovedfunktionen af EDFA (Erbium Doped Fiber Amplifier) optisk forstærkerudstyr er at kompensere signallysets effekt i transmissionsforbindelsen. Den kan samtidigt forstærke optiske signaler på op til 48 kanaler (kanalafstand er 100GHz) eller 96 kanaler (kanalafstand er 50GHz) i C-båndet. Det har egenskaberne flad forstærkning, justerbar forstærkning og lavt støjindeks. Det er en uundværlig og vigtig del af DWDM-systemet og det fremtidige høj-højhastighedssystem og alle-optiske netværks-langdistancetransmissioner-.
|
Parameter |
Min. |
Typical |
Maks. |
Enhed |
|
|
Driftsbølgelængde |
1528 |
1565 |
nm |
||
|
Udgangseffekt |
22 |
dBm |
|||
|
Gevinst |
8 |
33 |
dB |
||
|
Indgangseffekt |
BA |
-10 |
|
Maks. output -forstærkning |
dBm |
|
PA/LA |
(Max.input-29) |
Maks. output -forstærkning |
|||
|
Støjfigur |
5.0 |
dB |
|||
|
Få fladhed |
1.0 |
dB |
|||
|
Indgangstærskel |
-34 |
Kan justeres |
dBm |
||
|
Tab af polariseringsafhængighed |
0.3 |
dB |
|||
|
Forstærkning af polariseringsafhængighed |
0.4 |
dB |
|||
|
Spredning af polarisationstilstand |
0.5 |
ps |
|||
|
Pumpestrømlækage |
-29 |
dBm |
|||
|
Afkasttab |
45 |
dB |
|||
|
Miljø |
Driftstemperatur |
-10 grader ~ 60 grader |
grad |
||
|
Opbevaringstemperatur |
-40 grader ~ 80 grader |
grad |
|||
|
Relativ luftfugtighed |
5 % ~ 95 % Ikke-kondenserende |
||||
|
Strømforbrug |
Mindre end eller lig med 15 |
W |
|||
|
Produktstørrelse |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Pakningsstørrelse |
53*35*14, (5 kg) |
cm |
|||
EDFA-forstærker kan opdeles i: effektforstærker, linjeforstærker og forforstærker i henhold til applikationspositionen;
BA effektforstærker: Den har karakteristika af høj inputeffekt, høj forstærkning og høj output. Det bruges hovedsageligt i sendeenden af DWDM-systemet til at øge den optiske effekt af DWDM-systemet til fiber;
LA linjeforstærker: Den har egenskaberne lav inputeffekt, høj forstærkning og høj output. Det bruges hovedsageligt mellem to netværksknuder i DWDM-systemet for at øge transmissionseffekten af DWDM-systemet;
PA-for-forstærker: Den har egenskaberne lav inputeffekt, høj forstærkning og lav output. Det bruges hovedsageligt i slutningen af DWDM-systemet til at øge den modtagende optiske effekt af DWDM-systemet;
- Standard 19 tommer 1U højde;
- Understøtter optisk forstærkning af DWDM-systemer i C-båndet;
- Understøtter valgfri indgangsforstærkning med OSC-signal;
- Understøtter effektforstærkning, linjeforstærkning (sekundær optisk forstærkning) og forforstærkning;
- Monitorer: pumpedrevstrøm, pumpeudgangseffekt, pumpeafbryder, pumpetemperatur, optisk inputeffekt, optisk udgangseffekt og modultemperatur;
- Understøtter justerbar pumpekontakt, AGC-tilstand og APC-tilstand (optisk input og output kan justeres).
- Understøtter optisk overvågningsport (MON).
- LCD-skærm bruges til at vise data meget intuitivt, hvilket er praktisk for brugerne at betjene.
